Kaiyun App下载 全站Kaiyun App下载 全站电缆及附件的设计必须满足额定电压、雷电冲击电压、操作冲击电压和系统最高电压的要求。其定义如下：

　　U0——电缆及附件设计的导体和绝缘屏蔽之间的额定工频电压有效值，单位为kV；

　　UP——电缆及附件设计所需承受的雷电冲击电压的峰值，既基本绝缘水平BIL，单位为kV。

　　Um——是在正常运行条件下任何时候和电网上任何点最高相间电压的有效值。它不包括由于故障条件和大负荷的突然切断而造成的电压暂时的变化，单位为kV。

　　330kV操作冲击电压的峰值为950kV；500kV操作冲击电压的峰值为1175kV。

　　在交流电压下，线芯电阻将由于集肤效应、邻近效应而增大，这种情况下的电阻称为有效电阻或交流电阻。

　　对于使用磁性材料制做的铠装或护套电缆，Yp和Ys应比计算值大70%，即:

　　及单芯敷设电缆电感对于高压电缆，一般为单芯电缆，若敷设在同一平面内（A、B、C三相从左至开云APP 开云官网入口右排列，B相居中，线芯中心距为S），三相电路所形成的电感根据电磁理论计算如下：

　　对于多根电缆并列敷设，如果两电缆间距大于相间距离时，可以忽略两电缆相互影响。

　　主要计算中低压三相电缆三芯排列为“品”字形电缆。根据电磁场理论，三芯电缆工作电感为开云APP 开云官网入口：

　　若三芯电缆电缆中心间的距离不等距，或单芯三根品字排列时三相回路电缆的电感按下式计算：

　　三根单芯电缆按等边三角形敷设的三相平衡负载交流回路，护套开路，每相单位长度电缆金属护套的电感为：

　　三根单芯电缆按等距离平面敷设的三相平衡负载交流回路，护套开路，每相单位长度电缆金属护套的电感为：

　　三根单芯电缆平面敷设的三相平衡负载交流回路，电缆换位，护套开路，每相单位长度电缆技术护套的电感为：

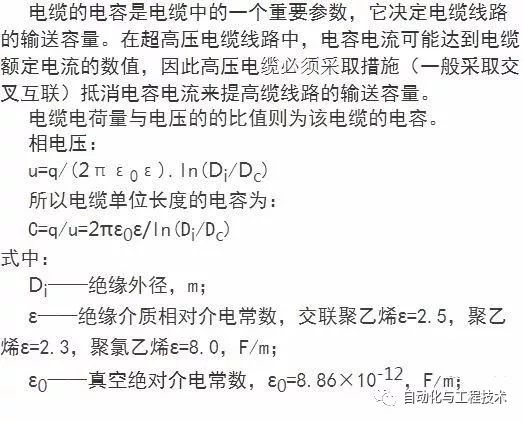

　　一条电缆型号YJLW02-64/110-1X630长度为2300m,导体外径Dc=30mm，绝缘外径Di=65mm，电缆金属护套的平均半径rs=43.85，线≈1，电缆间距100mm，线 F/m，绝缘介质相对介电常数ε=2.5,正常运行时载流量420A。计算该电缆的直流电阻，交流电阻、电感、阻抗、电压降及电容。

　　变压器额定视在功率Sn=200KVA，空载损耗Po=0.4KW，额定电流时的短路损耗PK=2.2KW,测得该变压器输出有功功率P2＝140KW时，二次则功率因数 2=0.8。求变压器此时
