开云 开云体育官网开云 开云体育官网提及电缆的热稳定校验，想必从事多年的电气设计人员都非常清楚了。但是仍然有不少电气设计人员对这方面还是云里雾里，对于一些刚刚入行不久的电气设计人员更是一问三不知了。我们都知道在供配电设计选择电缆截面时，有一项内容是按短路电流校验电缆的热稳定。用电设备距离变电所越近，也就是距离变压器电源越近，则配电线路的阻抗越小，短路电流就越大，其进线电缆截面的选择除了考虑用电设备计算电流外，还应该注意该电缆是否能满足热稳定的要求，因此碰到距离变电所较近的配电，其电缆的选择需进行热稳定校验。那么问题来了，10kV配电房引出电缆具体如何进行热稳定校验呢？下面本文详细地给大家讲一讲，看完文章希望能给广大电气设计人员一些参考。

　　● 高压电缆的选择是按照满足电缆的热稳定来确定电缆的截面。计算电开云 开云体育平台缆的热稳定，确定短路电流时，应按可能发生最大短路电流的正常接线方式计算。

　　● 目前工程设计的实际情况是，一个项目10kV进线电缆的型号及规格由供电部门负责，项目红线内开云 开云体育平台的变配电设计由设计院负责。按照供电部门的要求，项目红线kV进线MVA考虑。现就按此容量，进行出线电缆的校验。

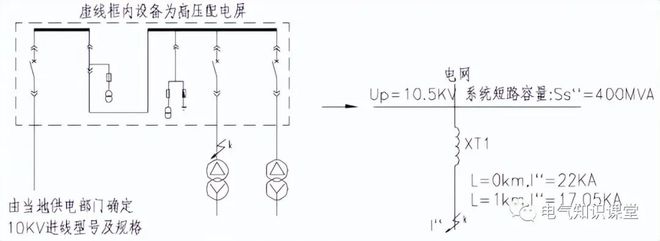

　　1) 高压配电屏与变压器在同一个配电房内，这时，高压出开云 开云体育平台线至变压器的距离近似按L=0km考虑。I``=22KA。

　　在10kV，400MVA条件下，断路器下端引出至变压器的YJV电缆如果不是较长，按短路热稳定校验，其最小截面为70mm2。如果该段电缆较长（例如1km），电缆截面可减少一级。
